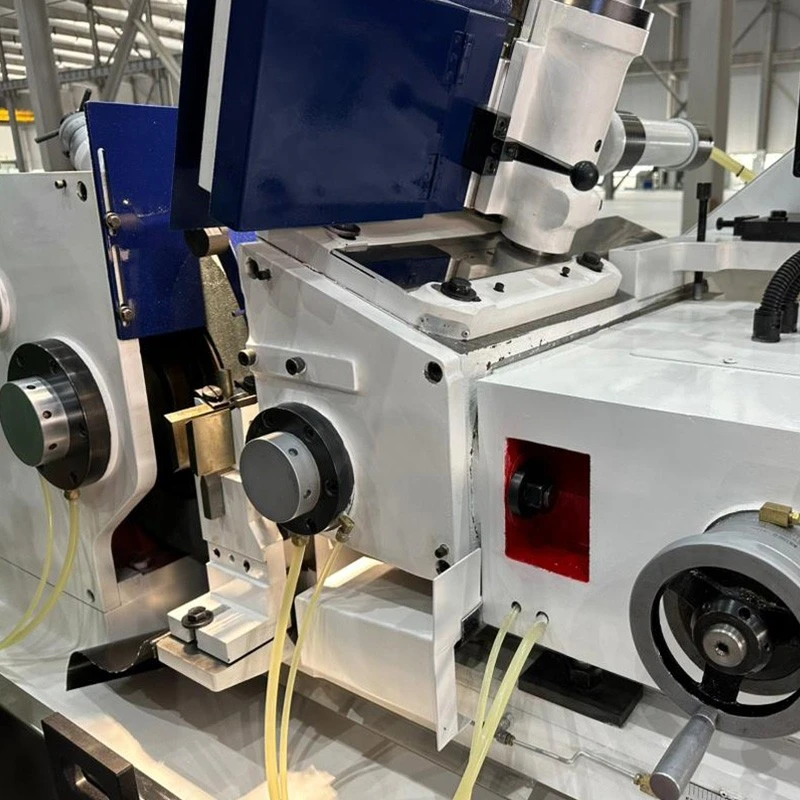

Brúsny stroj bez centra

Prijíma princíp brúsneho stroja bez centra bez centra. Obrobok je umiestnený medzi brúsne koleso a vodiace koleso a podopretý podpornou doskou bez potreby stredového centrovania. Brúsené koleso sa otáča vysokou rýchlosťou, aby zabezpečilo brúsnu silu, a vodiace koleso sa otáča v rovnakom smere pri nízkej rýchlosti, aby sa otáčal obrobok. Axiálne alebo radiálne kŕmenie sa dosiahne naklonením osi vodiaceho kolesa alebo pohybom rámu. Môže flexibilne dokončiť mletie (vhodné pre štíhle časti, krátke hriadele bez stredových otvorov atď.) A ponoriť sa mletie (vhodné pre špeciálne obrobky, ako sú plecia a kužele).

Pokiaľ ide o technické parametre, rozsah brúsenia pokrýva obrobky s priemerom φ5-φ50 mm a dĺžkou 145-200 mm; Rýchlosť brúsenia kolies dosahuje 1300R/min, vodiace koleso je 10-290R/min nepretržite variabilné, s axiálnym posunom ± 5 mm a nastavením viacerých uhlov, aby sa uspokojili rôzne potreby spracovania. Presnosť krmiva je 1 μm, pracovná guľatá je 0,001 mm a drsnosť je RA0,16 μm, čo zabezpečuje presnosť s ultra vysokou presnosťou spracovania.

Výhody výkonu brúsneho stroja bez centra sú významné: Hlavný stroj na liatinové železo s vysokou rizikou FC-30 je precízovaný, vreteno je vyrobené zo zliatiny SNCM-21H a je osobitne ošetrená a tvrdosť presahuje stupňa HRC62; Nastavovacie koleso je poháňané servomotorom Taiwan Delta, 0-350RPM Stepless regulácia rýchlosti a stabilná lineárna rýchlosť a synchrónny pás je priamo poháňaný na zníženie strát; Automatický systém opravy piesku s dvojitou osou si realizuje spracovanie zužovacích a oblúkových obrobkov a štruktúra drážky solovných drážok zaisťuje presnosť opravy piesku; Olejový systém vretena a voliteľný systém úplne automatického nakladacieho a vykladacieho systému ďalej zlepšujú úroveň spoľahlivosti a automatizácie zariadenia.

Integrácia vysokej presnosti, vysokej účinnosti a multifunkcie, CNC Centerless Bar stroj pomáha podnikom zlepšiť kvalitu produktu a efektívnosť výroby a získať výhodu v konkurencii na trhu.
