Úvod vybavenia

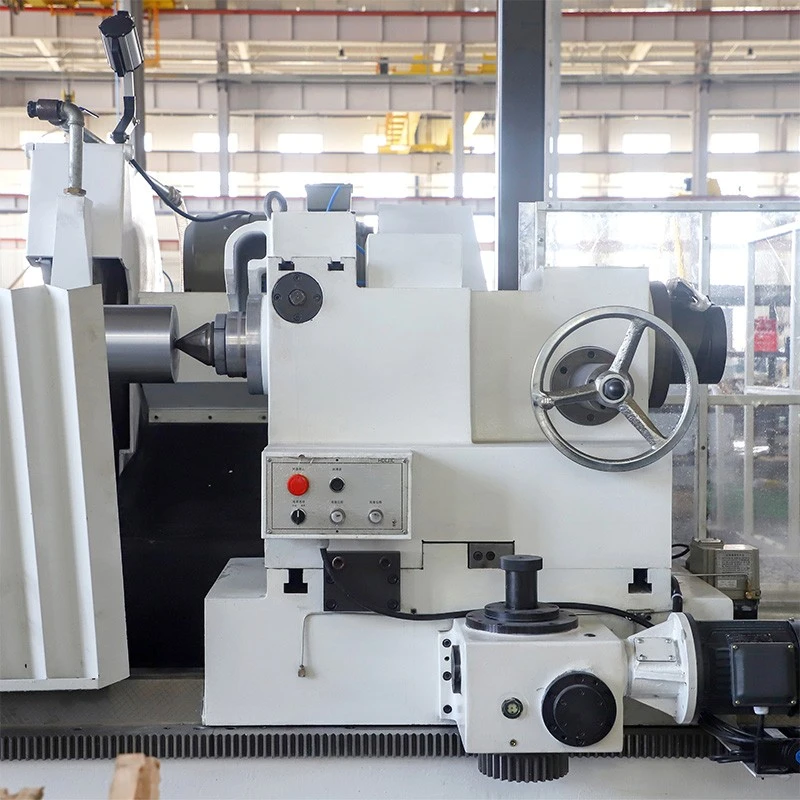

Vremeňa je poháňaná premennou - frekvenčným motorom s V - mechanizmus redukcie pásu pre nastavenie rýchlosti obrobku. Zarovnávanie číselníka zaisťuje rovnomerný prenos. Dvojitá - Tailstock obsahuje jemné horizontálne nastavenie a asynchrónny motor poháňa stojan a pastorok pre pozdĺžne pohyb. Je vybavený brúsnym obliekajúcim zariadením a zadné čeľuste bránia pri zaťažení vôľa.
Longitudinálny krmivo pre kočiar (z -) využíva plochý - v hydrostatickú vodiacu cestu. Servo motor poháňa stojan a pastorok cez prevodovku, čím zabezpečuje hladkú prevádzku. Veľký brúsny stroj OD má tiež integrovaný ovládací panel a bezpečnostné prvky. Priečny krmiv na mletie kolesa (x -) je poháňaný servomotorom cez ozubený pás a riadi loptu. Hydrostatické vodiace cesty zabezpečujú vysokú presnosť a tuhosť.
Veľké vreteno na brúsenie kolesa OD využíva dynamické a statické tlakové ložiská a motor poháňa vykladaciu kladku cez poly - v pás. Prívod oleja je zabezpečený nezávislou hydraulickou stanicou s tlakovou ochranou. Držiak je pohyblivý, aby vyhovoval rôznym obrobkom. Elektrický systém je vybavený vzduchom - podmieneným elektrickým riadiacim skrinkou a konzolovou stanicou tlačidla. Hydraulický systém má vyhradenú ropnú nádrž a komplexné bezpečnostné prvky. Chladiaci systém obsahuje magnetický oddeľovač a voliteľný koniec konca - je k dispozícii na kontrolné zariadenie na tvár.
Štandardná konfigurácia
|
Pomenovať |
Chvály |
|
Brúsenie kolesa (φ900 × 75 × φ305 WA46K6V35) |
1 kus |
|
Príruba upínacieho kolies (päť blokov vyváženia kolesa na mletie na set) |
1 sada |
|
Hriadeľ vyváženia kolesa (vrátane matíc a podložiek) |
1 sada |
|
Nástroj na odstraňovanie brúsenia kolies |
1 sada |
|
Brúsenie kolesa |
1 sada |
|
Metrická 100# karbidových špičiek (60 stupňov) |
2 kusy |
|
Vonkajšie kruhové kruhové komody (bez diamantového pera, nainštalované na chvoste) |
1 sada |
|
Vonkajšia kruhová komoda na koncový kruhový kruh (bez diamantového pera, inštalované na prednom lôžku) |
1 sada |
|
Otvorený stredový rám (podporný rozsah φ260-em400, vybavený manuálnym pohybujúcim sa zariadením) |
2 sady |
|
Nádrž na chladiace kvapaliny magnetického separátora |
1 sada |
|
Meracia doska |
1 sada |
|
Dynamická a statická hydraulická stanica rámu kolies a statická hydraulická stanica |
1 sada |
|
Statická vodná koľajnica Hydraulická stanica |
1 sada |
|
Skrutky železa a kotvenia strojového lôžka |
Úplná súprava |
POZNÁMKA: 1. Ak existujú osobitné požiadavky na brúsenie kolesa, používateľ musí pred podpísaním zmluvy poskytnúť značku a bude ju potvrdiť strana B a cena je potrebné vypočítať osobitne.
2. Štandardná konfigurácia je jednoduché obaly s drevenou podporou baru a drevený základný obal je špeciálny balík s počítačmi a cena je potrebné vypočítať osobitne.
VoliteľnýKonfigurácia
|
Pomenovať |
Chvály |
|
Rám statického vyváženia kolieska |
1 sada |
|
Zariadenie na brúsenie |
1 sada |
|
60 stupňov metriky 100# Precision Live Center (môže po konfigurácii rozdrviť 5 ton obrobku) |
2 kusy |
|
Oblúková doska a polohovacia doska na inštaláciu živého stredu |
1 sada |
|
Nádrž na chladiacu látku na chladivovú kvapalinu magnetického valného papiera |
1 sada |
|
Otvorený stredový rám (podporný rozsah φ100-em260, vybavený zariadením na pohyb s manuálnym nastavením) |
súbor |
|
Otvorený stredový rám (podporný rozsah φ260-em400, vybavený zariadením na pohyb s manuálnym nastavením) |
súbor |
|
Otvorený stredový rám (podporný rozsah φ400-em600, vybavený zariadením na pohyb s manuálnym nastavením) |
súbor |
|
Zariadenie na utiahnutie sily Tailstock (nainštalované na chvost) |
1 sada |
|
Opasok |
súbor |
|
Pásový pásový pás |
súbor |
|
Brúsenie rámu kolesa predná ochranná gumová doska |
kus |
Populárne Tagy: Veľké brúsenie OD, čínske veľké výrobcovia mletia, dodávateľov, továreň
Technický parameter
|
Parametre |
MKW13100A-20x80 |
|
Max. priemer mletia |
1 000 mm |
|
Min. priemer mletia |
150 mm |
|
Stredová vzdialenosť |
Väčší alebo rovný 10000 mm |
|
Max. priemer rotácie |
1040 mm |
|
Max. váha obrobku |
20000 kg |
|
Max. Hmotnosť obrobku špičkového mletia (mŕtve stred) |
2000 kg |
|
Max. Hmotnosť obrobku špičkového mletia (Live Center) |
5 000 kg |
|
Max. Hmotnosť podpora mletia obrobku |
20000 kg |
|
Horný kužeľový otvor v súťaži a chvost |
Metrika 100 ＃ |
|
Rýchlostný rozsah pozdĺžneho pohybu vozíka (os z) |
50-3500 mm/min |
|
Rýchlostný rozsah priečneho pohybu rámu brúsneho kolesa (x os) |
20-2000 mm/min |
|
Rýchlostný rozsah pozdĺžneho pohybu chvosta |
850 mm/min |
|
Zdvih na horný rukáv |
100 mm |
|
Rýchlosť obrobku (Stepless) |
6-60 r/min |
|
Max. veľkosť brúsneho kolesa |
900 × 75 × 305 mm (min až 750) |
|
Lineárna rýchlosť mletia kolies |
Menej ako 35 m/s |
|
Tok nádrže na chladiace kvapaliny |
100 l/min |
|
Menovité napájanie motora v súťaži |
30 kW |
|
Menovité napájanie motora mletia rámu kolies |
22 kW |
|
CNC systém |
Siemens 828d |
