Zavedenie
- Táto séria CK6152E CNC horizontálny sústruh modelov má maximálny priemer rotácie lôžku φ530 mm, maximálny priemer rotácie φ250 mm na posúvaní a dĺžka spracovania 825 mm až 2825 mm. Štyri stredné vzdialenosti (1000/1500/200/3000 mm) môžu flexibilne uspokojiť potreby spracovania obrobkov rôznych dĺžok. Systém vretena je vybavený skupinou ložiska s vysokou presnosťou vretena a bol dynamicky vyvážený a zostavený a testovaný. Priemer vretena cez otvor je φ90 mm, ktorý je vhodný pre 10-palcový priemer dutého skľučujúceho trubice s priemerom φ75 mm, čím sa zabezpečuje vysoký presný, nízky hluk a silná tuhosť vretena, ktorý je vhodný na spracovanie častí kotúča a hriadeľa.
- Nástroj CNC Horizontal Gathe nástroj prijíma systém GSK980TC3 CNC s domácim vysoko presným guľovým skrutkovaním a špeciálnymi ložiskami pre skrutku, na dosiahnutie rýchlej rýchlosti posuvu X/Z je rýchla rýchlosť 6/8 m/min. Vodiace koľajnice a vodiace koľajnice Saddle sú vyrobené z vysokofrekvenčných tvrdých tvrdých koľajníc vyrobených zo špeciálnych materiálov, ktoré sú super tvrdé a odolné voči opotrebeniu. Vodiace koľajnice sú vybavené zoškrabovacími zariadeniami, ktoré účinne zabránia železným čipom a korózii chladiacej kvapaliny a predlžujú životnosť strojového stroja.

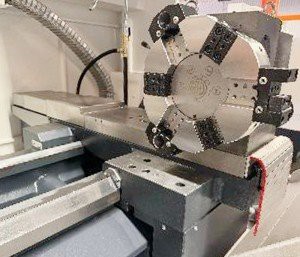

CK6152E CNC Horizontal Gathe je tiež vybavený držiakom elektrického nástroja so 4 stanicami, štandardnou veľkosťou inštalácie nástroja je 25 × 25 mm a podporuje rôzne kombinácie technológií spracovania. Tailstack prijíma obyčajnú manuálnu štruktúru a je možné zvoliť aj hydraulický chvost. Priemer rukávu je φ75 mm, kužeľ vnútorným otvorom je MT5#a zdvih je 150 mm, čo môže spĺňať silné podporné požiadavky dlhých častí hriadeľa. Všetky mazacie body celého strojového nástroja sú vybavené núteným automatickým kvantitatívnym systémom mazania. Ak je mazanie abnormálne alebo olej je nedostatočný, systém automaticky spláchne, aby sa zabezpečila stabilná a spoľahlivá prevádzka.
Technický parameter
|
Špecifikácie |
Jednotka |
Model |
|||||
|
Ck6152e/ 1000 |
Ck6152e/ 1500 |
Ck6152e/ 2000 |
Ck6152e/ 3000 |
||||
|
Max.swing Priemer nad posteľou |
mm |
Φ530 |
Φ530 |
Φ530 |
Φ530 |
||
|
Max. Priemer obrábania na posteli |
mm |
Φ400 |
Φ400 |
Φ400 |
Φ400 |
||
|
Rozpätie železnice X-GUIDE |
mm |
220 |
220 |
220 |
220 |
||
|
Z-Guide Rail rozpätie |
mm |
440 |
440 |
440 |
440 |
||
|
Maximálny priemer rotácie na snímke |
mm |
Φ250 |
Φ250 |
Φ250 |
Φ250 |
||
|
Stredová vzdialenosť |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
Maximálny priemer spracovania diskov |
530 |
530 |
530 |
530 |
|||
|
Maximálna dĺžka otáčania |
mm |
825 |
1325 |
1825 |
2825 |
||
|
Výška |
Z postele |
mm |
265 |
||||
|
Zo zeme |
mm |
1125 |
|||||
|
Vretená priemerom otvoru |
mm |
Φ90 |
|||||
|
Priemer |
mm |
Φ79 |
|||||
|
Voliteľný 10-palcový dutý skľučovadlo Vnútorný priemer trubice |
mm |
Φ75 |
|||||
|
Typ konca vretena |
A2-8 |
||||||
|
Zaniknúť |
mm |
Obyčajný φ250 (80 jamiek) |
|||||
|
Zúžené zúženie vretena |
Nie |
Metrická 100, 1:20 (82 jamiek) |
|||||
|
Rýchlosť |
otáčka |
Príručka 3 prevodové stupne: 30-150, 90-450, 315-1600 |
|||||
|
Priemer rukávu |
mm |
Φ75 |
|||||
|
Vnútorné zúženie rukávu |
Nie |
MT5# |
|||||
|
Cestovanie rukávom na chvost |
mm |
150 |
|||||
|
Zadný |
Obyčajná ručná kľuka (voliteľné hydraulické chvosty) |
||||||
|
Poloha nástroja držiaka elektrických nástrojov |
Počítač |
4 |
|||||
|
Štvorcová veľkosť |
mm |
25 × 25 (štyri polohy)-Standard |
|||||
|
Skrutka |
X Smer |
mm |
FDC2506-P3 |
||||
|
Z smeru |
mm |
FDC4210-P3 |
FDC5010-P3 |
FDC5010-P3 |
FDC6310-P3 |
||
|
X/z rýchlo sa pohybujúca rýchlosť |
m/min |
6/8 |
6/8 |
6/8 |
6/8 |
||
|
X Cestovanie |
mm |
300 |
300 |
300 |
300 |
||
|
Z cestovať |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
Jednotka minimálneho nastavenia |
mm |
0.001 |
0.001 |
0.001 |
0.001 |
||
|
Hlavný motor |
Kw |
7.5 |
7.5 |
7.5 |
7.5 |
||
|
Celkový výkon |
Kw |
12 |
12 |
13 |
13 |
||
|
Čistá hmotnosť strojového stroja |
Kg |
2900 |
3150 |
3500 |
4300 |
||
|
Veľkosť stroja (l*w*h) |
mm |
2640×1800×1740 |
3100×1800×1740 |
3600×1800×1740 |
4800×1800×1740 |
||
Vybavenie
|
Názov dielu |
Špecifikácia |
Množstvo |
Značka |
|
Ovládací systém |
GSK 980TC3 |
1 sada |
Gsk |
|
Motor |
7,5 kW Hlavný motor serva |
1 sada |
Gsk |
|
Štruktúra vretena |
Manuál 3 kroky |
1 sada |
Mravce |
|
Vretená ložisko |
Nn3026k/w 33+234426 bm1/sp+nn3022k/w3 |
1 sada |
Čína |
|
Vodná koľajnica |
Vysokofrekvenčné ochladenie |
1 sada |
Mravce |
|
Ložisko |
Špeciálne ložiská pre loptové skrutky |
1 sada |
DRZ/HBB |
|
Príspevok |
Elektrická poloha |
1 sada |
Kŕmenie |
|
Automatické mazacie zariadenie |
Rbclb-2bk |
1 sada |
Hadiin |
|
Manuál s tromi člnom Chuck |
K11250 |
1 sada |
Čína |
|
Chladiace čerpadlo |
150W/250W |
1 sada |
Čína |
|
T hydraulická stanica (voliteľné) |
1 krátka čiara |
1 sada |
Monfr/geyao |
|
Hydraulický skľučovadlo (voliteľné) |
6",10",12",15" |
1 sada |
Bdefu/kepute |
VoliteľnýVybavenie
|
Názov dielu |
Podrobnosti |
|
CNC systém |
Fanuk |
|
Siemens |
|
|
Huazhong |
|
|
Štiepka |
Bočné miesto |
|
Za miestom |
|
|
Zberateľ ropnej hmly |
|
|
Odlučovač ropy |
|
|
Podávač materiálov |
|
|
Fúkanie |
|
|
Vodná pištoľ |
|
|
Mäkká čeľusť |
|
|
Stály odpočinok |
|
|
Plne uzavretá ochrana |
|
Celkový výkon motora je 12-13 kW, čistá hmotnosť celého stroja je 2900-4300 kg, s primeranou štruktúrou, ľahkou prevádzkou a údržbou. Je to dôležité vybavenie na zlepšenie efektívnosti výroby a kvality spracovania podnikov.
