Štandardné vybavenieCNC systém GSK 980TDI 2. Štvorcová štruktúra (RAM sekcia 200*200 mm) 3. Štvorstupňová kontinuálna nastavovanie rýchlosti, 22 kw hlavný servomotorový motor 4. Základňa pracovného stola je podporená vedením;
Voliteľné vybavenie1. CNC systém G: Siemens 828D 2. 4 alebo 6 držiaka elektrických nástrojov staníc 3.Semi zatvorená ochrana, automatické odstránenie triesok, chladenie a prívod vody. |
|
Úvod:

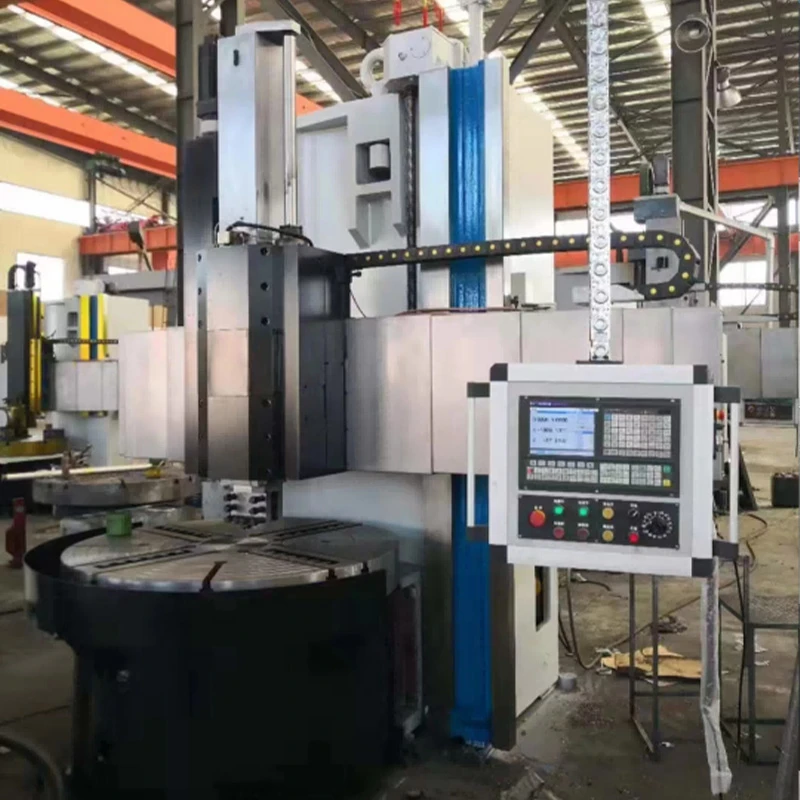

Zariadenie VTL Lathe prijíma konštrukčný dizajn s vysokou rigiditou, vybavený vysokovýkonným posteľou, širokými stĺpmi a tuhými krížovými lúčmi, aby sa zabezpečilo, že stroj stroja si stále udržiava stabilitu a vysokú presnosť pri rezaní s vysokým zaťažením, čím sa spĺňajú priemyselné aplikácie s extrémne vysokými požiadavkami na kvalitu spracovania. Konfigurácia držiteľa viacerých nástrojov (vrátane vertikálneho držiaka nástroja a držiaka bočného nástroja) môže realizovať viacero staníc a viacsmerné synchrónne spracovanie, čo výrazne zlepšuje účinnosť výroby. Niektoré modely sú tiež vybavené automatickým systémom zmeny nástroja na ďalšie urýchlenie rytmu spracovania a zníženie manuálneho zásahu.
 |
|
Strúhňu VTL má vynikajúce sústruženie, mletie, spracovanie vlákien a profilovanie, s presnosťou spracovania až do IT8 a drsnosťou povrchu tak nízkej ako RA0,8 μm. Aj keď čelia komplexným a veľkým obrobkom, ako sú náboje veterných turbín, vrtule lodí a letecké kolesá, môže zabezpečiť vysokú koaxialitu a povrchovú úpravu.
Ako kľúčové vybavenie v modernej výrobe poskytuje VTL Lathe solídnu záruku pre vysoko presné, vysoko účinné obrábanie a obrábanie vysokej spoľahlivosti a je vašou jedinou voľbou pre inteligentnú výrobu.
TechnickýParameter
|
Položka |
Špecifikácie |
jednotka |
|
|
Maximálny priemer otáčania držiaka nástroja |
1000 |
mm |
|
|
Priemer |
900 |
mm |
|
|
Maximálna výška obrobku |
1000 |
mm |
|
|
Maximálna hmotnosť obrobku |
2 |
t |
|
|
Pracovný rozsah rýchlosti |
1-250 |
r/min |
|
|
Úroveň rýchlosti pracovného stola |
Štvorstupňové nekonečné |
||
|
Maximálny krútiaci moment pracovného momentu |
20 |
KN/m |
|
|
Úroveň držiaka držiaka nástroja |
Bezstarostný |
triedny |
|
|
Maximálna rezná sila držiaka nástroja |
20 |
Kn |
|
|
Búchať |
Vodorovné cestovanie |
600 |
mm |
|
Vertikálne cestovanie |
800 |
mm |
|
|
Cestovanie krížovým lúčom |
650 |
mm |
|
|
Rýchlosť podávača držiaka nástroja |
0.1-500 |
mm/min |
|
|
Rýchlosť zdvíhania lúča |
440 |
mm/min |
|
|
Rozmery prierezu nástrojov (šírka dĺžky x) |
30×40 |
mm |
|
|
Hlavný motor |
22 |
KW (servo) |
|
|
Konfigurácia systému |
GSK 980TDI |
||
|
Osi koordinácie CNC |
XZ dvojosové spojenie |
||
|
Hmotnosť stroja (približne) |
9 |
t |
|
