Úvod vybavenia

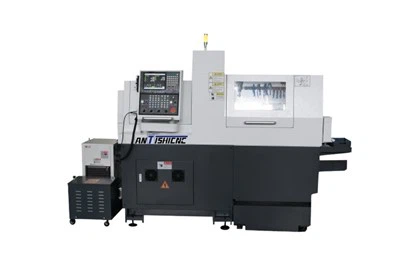

Švajčiarsky typ CNC sústruhový sústruh Celý rozsah odliatkov je vyrobený z liatinového železa Meehanite Performance Meehanit a použitie technológie analýzy konečných prvkov a procesov ošetrenia starnutím kladie solídny základ pre vysokú tuhosť, vysokú presnosť a vysokú stabilitu strojového stroja. Charakteristiky deformácie s nízkym stresom meehanitského liatinového železa sú kľúčovým faktorom v dlhom - presnosť termínu strojového nástroja.

Vzhľadom na vysokú presnosť švajčiarskych - Typ obrábania CNC sa táto metóda obrábania najlepšie používa pri výrobe dielov s tesnými toleranciami a zložitými časťami. Sprievodné puzdro môže opraviť obrobok na mieste, pričom minimalizuje vibrácie a zároveň zlepšuje presnosť. S takou vysokou presnosťou je možné vyrobiť mnoho zložitých častí, čo z neho robí základ pre odvetvia, ako sú medicína, letectvo a elektronika.

Tieto stroje sú schopné dokončiť viac úloh v jednom cykle, šetriť čas a výrazne zlepšiť produktivitu. Pretože je potrebný malý ľudský dohľad, výrazne sa zlepšuje účinnosť a výstup švajčiarskej výroby.

Švajčiarska metóda CNC nie je obmedzená rôznymi materiálmi. Môže strojovo z nehrdzavejúcej ocele, titánu, hliníka, plastov a dokonca aj zložitých geometrie. Táto úroveň presnosti uľahčuje výrobu malých a zložitých tvarov v porovnaní s tradičnými sústruhami.

Riadené obrábanie znižuje chyby a použitie šrotového materiálu, čo je ekonomické vzhľadom na vysoké - presné švajčiarske obrábanie, pretože nielen eliminuje odpad, ale tiež znižuje výdavky

Švajčiarsky typ CNC Lathe je schopný dosiahnuť extrémne hladké a rafinované povrchy s malým až žiadnym stĺpom - Vyžaduje sa spracovanie. Vďaka stabilnej reznej akcii je odstránenie nástrojov vylúčené, čo vedie k vynikajúcemu povrchovému povrchu, ktorý spĺňa prísne priemyselné požiadavky.

Po programovaní môžu švajčiarske CNC stroje efektívne vyrábať podobné diely bez akýchkoľvek nezrovnalostí. Automatizačná technológia zabraňuje ľudským chybám a zaisťuje konzistentnosť pri hromadnej výrobe, vďaka čomu je vynikajúcou voľbou pre presné nástroje.

Technický parameter

Typ stroja			S205	S206		S265	S266
Spracovateľská kapacita	Maximálny priemer v machinárovom pruhu (mm)		Φ20			Φ26
	Priemer otvoru vretena (mm)		Φ25			Φ30
	Maximálny stroj dĺžka (mm)	Sprievodca bez kríkov	2,5D (max50)
		Pevný vodiaci krík	220 (0 iphal)
		Rotačný bush	180
	Maximálny upínací priemer zadného vretena (mm)		Φ20			Φ26
	Maximálny priemer vŕtania vretena (mm)		Φ10
	Maximálny priemer poklepávania vretena		M10
	Maximálny priemer vŕtania vretena vretena (mm)		Φ10
	Maximálny priemer poklepania vretena		M10
	Radial Live Tool Maximálny priemer vŕtania (mm		Φ8
	Radial Live Tool Maximálny priemer poklepávania		M6
	Spätný živý nástroj Maximálny priemer vŕtania (mm)		Φ8 (Opt.)	Φ8		Φ8 (Opt.)	Φ8
	Zadný živý nástroj maximálny priemer poklepávania		M6 (Opt.)	M6		M6 (Opt.)	M6
Mechanická kapacita	Hlavná rýchlosť vretena (R/min)		10000 (Rotary Guide Bush 8000)
	Rýchlosť zadného vretena (R/min)		10000
	Rýchlosť radiálneho živého nástroja (R/min)		6000
	Rýchlosť živého nástroja (R/min)		6000 (0pt.)		6000	6000 (0pt.)		6000
	Rýchle pohybujúce sa rýchlosť (m/min)		24 (X2/Y1/Z1/Z2)
			20(X1)	20(X1/Y2)		20(X1)	20(X1/Y2)
	Hlavné odrazenie vretena (mm)		Menšie alebo rovné 0,002
	Opakujte presnosť polohy		Menej ako 0,003
Nástroj	0.D. náradie		1(16)+6(12)
	Axiálny obrábací nástroj		4 (ER16)
	Náradie		2 (er11) +3 (ER16)
	Držiak nástrojov na hlboké diery		2 (Er16, Opt.)
	Obrábanie nástroja		4 (ER16)
	Späť živý nástroj		Opt.	4 (ER16)		Opt.	4 (ER16)
	Držiteľ nástroja na otáčanie		---	2 (16.opt.)		--	2 (16.opt.)
Motor	Hlavné vreteno (KW)		4.2
	Späť vreteno (KW)		4.2
	Osi lineárnej pohonu (KW)		1
	Radial Live Tool (KW)		1
	Späť žijúci nástroj (KW)		1 (0pt.)	1		1 (0pt.)	1
	Čerpadlo chladiacej kvapaliny (KW)		0.4
Hmotnosť stroja (kg)			2900	3000		2900	3000
Rozmery stroja (L x w x h) (mm)			2565x1350x1850

švajčiarsky typ CNCŠtandardné vybavenie

konfigurácia	Konfigurácia holého stroja	Značka
10,4 palcový duálny kanálový systém	---	Syntex
Vonkajšie koleso	---	Shansen
Absolútna pozícia servo	---	Syntex
Elektrické komponenty	---	Šokovanie
Elektrické vreteno	Zahrnúť	Čína
Kódovač vretena	Zahrnúť	Syntex
Vretená ložisko	Zahrnúť	NSK (Japonsko)
Importovať loptičku a vodítko	Zahrnúť	PMi/thk
Spojenie hriadeľa	---	KTR (Nemecko)
Orechy	Zahrnúť	Yinsh (Taiwan)
Zariadenie hlavného vretena	Zahrnúť	Čína
Zariadenie na zadné vreteno	Zahrnúť	Čína
Rotačné vodiace puzdro	Zahrnúť	Čína (typ spline)
Bez vodiaceho puzdra	Zahrnúť	Čína
Náradie	Zahrnúť	Čína
Zadné vreteno predné zaslepenie zariadenia	Zahrnúť	Čína
Dopravný pás	Zahrnúť	Importovaný pás
Chladič oleja	Zahrnúť	Opona
Mazanie	Bez mazacieho čerpadla	Herg (Japonsko)
Chladiaci systém	Bez chladiaceho čerpadla	A - ryung
Pneumatický systém	Zahrnúť	Letecký
LED osvetlenie	---	Langrui
LED tri - farebné alarmové svetlo	---	Uplatňovať
Plne uzavreté strážcovia	Zahrnúť	Čína
Rozdiel na nohách a skrutky	Zahrnúť	Čína
Náhodné nástroje	Zahrnúť	Čína
