Zavedenie

Vynikajúca prevádzka Pohodlie: CNC Swiss Strútový stroj vybalený prevádzkovým boxom Rocker a externým ručným kolesom, ktoré je možné voľne upravovať pomocou strojového stroja, 10,4-palcový vysokorýchlostný a vysokorýchlostný ovládač a vstavané viacnásobné samostatne rozvinuté používateľské rozhrania, čo výrazne zlepšuje prevádzkovú účinnosť a zážitok z používateľa.

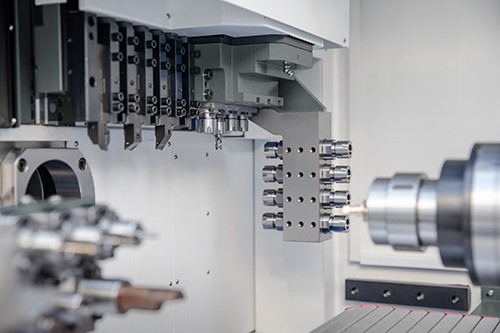

Pokiaľ ide o výkon a konfiguráciu, tento stroj CNC Swiss Lathe má silné a flexibilné schopnosti spracovania: hlavné a zadné vretená spúšťajú stabilne a systém napájacích nástrojov podporuje kompozitné spracovanie viacerých procesov, ktoré sa dokáže ľahko vyrovnať s rôznymi prevádzkovými požiadavkami, ako je vŕtanie a poklepanie. Rýchly pohyb v plnej osi rýchlo reaguje a s presným usporiadaním systému nástrojov môže efektívne dokončiť nepretržité spracovanie komplexných častí.

Stroj CNC švajčiarskych sústruhov má kompaktnú štruktúru, primeraný dizajn hmotnosti a veľkosti, pričom sa berie do úvahy výkonný výkon a priestorová adaptabilita. Je ideálnou voľbou na sledovanie presnosti výroby a efektívnej výroby a široko sa používa v oblastiach s prísnymi požiadavkami na presnosť časti.

Populárne Tagy: CNC Swiss Strútový stroj, Čína CNC Swiss Strúch výrobcovia, dodávatelia, továreň

Technický parameter

Typ stroja			Sl325
Spracovateľská kapacita	Maximálny priemer maxikátovej tyče (mm)		Φ32
	Priemer otvoru vretena (mm)		Φ37
	Maximálny stroj dĺžka (mm)	Sprievodca bez kríkov	2,5D (max.80)
		Pevný vodiaci krík	310
	Maximálny upínací priemer zadného vretena (mm)		Φ32
	Maximálny priemer vŕtania vretena (mm)		Φ13
	Maximálny priemer poklepávania vretena		M12
	Maximálny priemer vŕtania vretena vretena (mm)		Φ10
	Maximálny priemer poklepania vretena		M10
	Radial Live Tool Maximálny priemer vŕtania (mm		Φ10
	Radial Live Tool Maximálny priemer poklepávania		M8
	Spätný živý nástroj Maximálny priemer vŕtania (mm)		Φ8 (Opt.)
	Zadný živý nástroj maximálny priemer poklepávania		M6 (Opt.)
Mechanická kapacita	Hlavná rýchlosť vretena (R/min)		8000 (Rotary Guide Bush 6000)
	Rýchlosť zadného vretena (R/min)		8000
	Rýchlosť radiálneho živého nástroja (R/min)		6000
	Rýchlosť živého nástroja (R/min)		6000 (0pt.)
	Rýchle pohybujúce sa rýchlosť (m/min)		30 (X2/Y1/Z1/Z2)
			24(X1)
	Hlavné odrazenie vretena (mm)		Menšie alebo rovné 0,002
	Opakujte presnosť polohy		Menšie alebo rovné 0,003
Nástroj	0.D. náradie		6(口16)
	Axiálny obrábací nástroj		4 (ER20)
	Náradie		1 (ER20) +3 (ER16)
	Držiak nástrojov na hlboké diery		2 (ER16)
	Obrábanie nástroja		4 (ER16)
	Späť živý nástroj		Opt.
Motor	Hlavné vreteno (KW)		6.3
	Späť vreteno (KW)		4.2
	Osi lineárnej pohonu (KW)		1.1(X1/X2/Y1/Z1/Z2)
			---
	Radial Live Tool (KW)		1.1
	Späť žijúci nástroj (KW)		1 (0pt.)
	Čerpadlo chladiacej kvapaliny (KW)		0.4
Hmotnosť stroja (kg)			3750
Rozmery stroja (L x w x h) (mm)			2960x1660x1920

Štandardné vybavenie

konfigurácia	Konfigurácia holého stroja	Značka
10,4 palcový duálny kanálový systém	---	Syntex
Vonkajšie koleso	---	Shansen
Absolútna pozícia servo	---	Syntex
Elektrické komponenty	---	Šokovanie
Elektrické vreteno	Zahrnúť	Čína
Kódovač vretena	Zahrnúť	Syntex
Vretená ložisko	Zahrnúť	NSK (Japonsko)
Importovať loptičku a sprievodcu	Zahrnúť	PMi/thk
Spojenie hriadeľa	---	KTR (Nemecko)
Orechy	Zahrnúť	Yinsh (Taiwan)
Hlavné upínanie vretena	Zahrnúť	Čína
Zariadenie na brzdenie hlavného vretena	Zahrnúť	Čína
Zariadenie na zadné vreteno	Zahrnúť	Čína
Rotačné vodiace puzdro	Zahrnúť	Čína (typ spline)
Bez vodiaceho puzdra	Zahrnúť	Čína
Náradie	Zahrnúť	Čína
Zadné vreteno predné zaslepenie zariadenia	Zahrnúť	Čína
Dopravný pás	Zahrnúť	Importovaný pás
Chladič vreteného oleja	Zahrnúť	Opona
Mazanie	Bez mazacieho čerpadla	Herg (Japonsko)
Chladiaci systém	Bez chladiaceho čerpadla	A-ryung
Pneumatický systém	Zahrnúť	Letecký
LED osvetlenie	---	Langrui
LED trojfarebné alarmové svetlo	---	Uplatňovať
Plne uzavreté strážcovia	Zahrnúť	Čína
Rozpery a skrutky na nohách	Zahrnúť	Čína
Náhodné nástroje	Zahrnúť	Čína
