Zavedenie

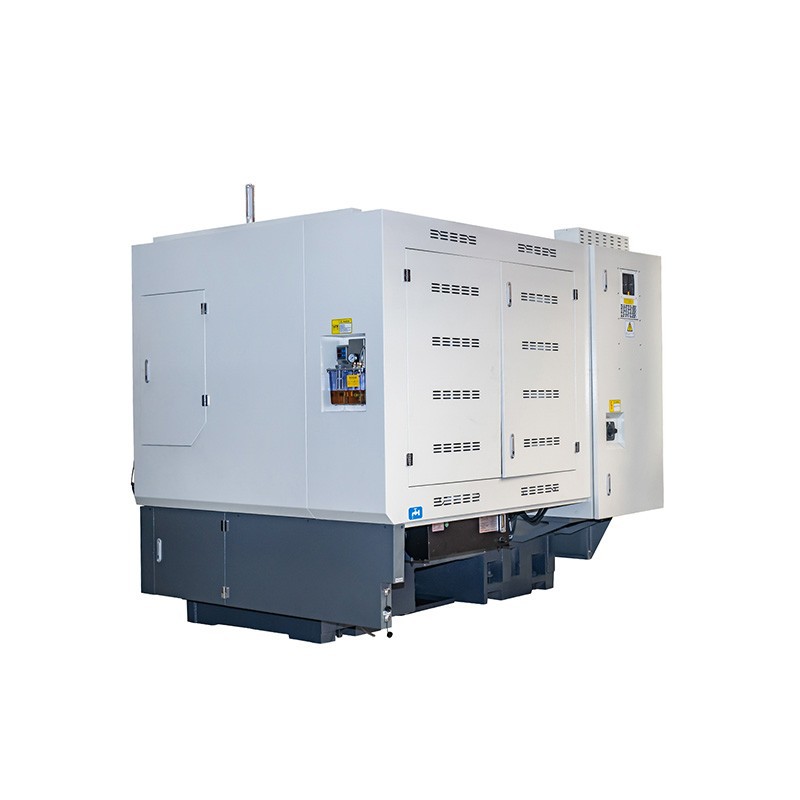

Šikmá sústruh má vynikajúce schopnosti spracovania, s maximálnym priemerom rotácie φ560 mm na lôžku, priemerom rotácie φ260 mm na sedle, maximálnou dĺžkou spracovania 500 mm a maximálnym priemerom spracovania φ400 mm pre diely diskov. Vreteno si prijíma štruktúru A2-6 s priemerom otvoru φ66 mm, vhodného pre φ55 mm bar a 8-palcové hydraulické skľučovanie, s maximálnou rýchlosťou 3000 ot / min, poháňaných hlavným motorom 11KW, s presným ložiskom a dynamickým nastavením rovnováhy, aby sa dosiahla vysoká tuhosť, nízka vibrácia, nízky šum a stabilná činnosť.
Hlavná koľajnica je vybavená lineárnym sprievodcom Taiwan Hiwin/PMI, X-osi cestovné 240 mm, z-osi 500 mm, rýchlej pohyblivej rýchlosti 18m/min, s vysokou presnou guľovou skrutkou (os z osi 3210, osi X. x osi 4010), na dosiahnutie rýchleho polohovania a stabilného kŕmenia.
Veža prijíma hydraulickú výkonovú vežu s 12 stanicou (BMT55), ktorá môže podporovať elektrické náradie pre komplexné a zložité spracovanie procesov so štandardnou štvorcovou tyčou s rozmermi 25 × 25 mm a voliteľnou 8-stanicou veže na prispôsobenie sa rôznym výrobným potrebám. Pokiaľ ide o systém, je štandardne vybavený systémom CNC GSK 988T CNC a systém FANUC alebo Siemens je voliteľný. Minimálna nastavovacia jednotka je 0,0001 mm, čo spĺňa vysoké požiadavky na presnosť.
Okrem toho je TCK50A SYSN Lathe vybavený automatickým systémom mazania, chladiacim systémom a voliteľným reťazovým doskovým dopravníkom, aby sa zabezpečila dlhodobá stabilná prevádzka vodiacich koľajníc a olovených skrutiek a udržala čistú oblasť spracovania. Veľkosť celého stroja je asi 2700 × 2000 × 2000 mm a hmotnosť je asi 3 000 kg. Má kompaktnú štruktúru a silnú tuhosť.
Či už otáčajú závity, zakrivené povrchy, kužeľové povrchy alebo vnútorné a vonkajšie povrchové spracovanie komplexných rotujúcich telies, TCK50A SYSLE LATHE to dokáže s vysokou účinnosťou a vysokou presnosťou a je výkonným zariadením pre dávkové spracovanie rôznych presných častí.
Technický parameter
|
Špecifikácie |
Jednotka |
Tkanka50A-500 |
Tkanka50A-800 |
Tkanka50A-1500 |
||
|
Kapacita |
||||||
|
Max |
Mm |
560 |
560 |
640 |
||
|
Max. DICS Turning Priemer |
Mm |
420 |
440 |
400 |
||
|
Max. dĺžka otáčania |
Mm |
500 |
800 |
1500 |
||
|
Skľučovadlo |
- |
10'' |
10'' |
10'' |
||
|
Cestovanie osami |
||||||
|
Cestovné posúvanie (x) |
Mm |
230 |
235 |
240 |
||
|
Slide Travel (Z) |
Mm |
530 |
830 |
1530 |
||
|
Rýchle krmivo (x) |
mm/min |
18000 |
18000 |
18000 |
||
|
Rýchle krmivo (z) |
mm/min |
18000 |
18000 |
16000 |
||
|
Vretená |
||||||
|
Rýchlosť |
R/min |
3000 |
3000 |
3000 |
||
|
Rozsah rýchlosti vretena |
- |
bezstarostný |
bezstarostný |
bezstarostný |
||
|
Vretená nosa |
- |
A2-6 |
A2-8 |
A2-8 |
||
|
Capcita |
Mm |
66 |
86 |
86 |
||
|
Diera cez remízu |
Mm |
50 |
75 |
75 |
||
|
Veža |
||||||
|
Typ veže |
- |
Veža |
Veža |
Veža |
||
|
Priemer |
Mm |
330 |
330 |
330 |
||
|
Počet nástrojových staníc |
počítač |
8 stanica |
8 stanica |
8 stanica |
||
|
Veľkosť nástroja (štvorcová stopka) |
Mm |
25 |
25 |
25 |
||
|
Veľkosť nástroja (okrúhla stopka) |
Mm |
32 |
40 |
40 |
||
|
Počet rezných nástrojov |
počítač |
4 (2Squar 2Round) |
4 (2Squar 2Round) |
4 (2Squar 2Round) |
||
|
Presnosť obrábacieho stroja |
||||||
|
Presnosť pozície |
os x |
Mm |
0.01 |
0.01 |
0.01 |
|
|
Os |
Mm |
0.01 |
0.012 |
0.015 |
||
|
Opakovateľnosť |
os x |
Mm |
0.005 |
0.005 |
0.005 |
|
|
os |
Mm |
0.005 |
0.005 |
0.008 |
||
|
Štruktúra postele a prenos |
||||||
|
Uhol stroje |
stupeň |
30 |
45 |
45 |
||
|
Riadiaci typ |
- |
Lineárny vodiaci koľajnica |
Lineárny vodiaci koľajnica |
Lineárny vodiaci koľajnica |
||
|
X Šírka koľajnice x |
Mm |
35 |
45 |
45 |
||
|
Z osi koľajnica šírka |
Mm |
35 |
45 |
45 |
||
|
Šírka zábradlia |
Mm |
- |
- |
45 |
||
|
X Axis Guľová skrutka |
- |
3210 |
3210 |
3210 |
||
|
Z osi guľôčková skrutka |
- |
4012 |
4012 |
5012 |
||
|
Zásoba |
||||||
|
Zásoba |
- |
Hydraulický |
Hydraulický |
Hydraulický |
||
|
Priemer rukávu |
Mm |
70 |
90 |
90 |
||
|
Cestovanie rukávom |
Mm |
95 |
95 |
95 |
||
|
Zužovanie rukávov |
- |
MT5# |
MT5# |
MT5# |
||
|
Forma pohybu chvosta |
- |
Manuál |
Hydraulický |
Servo chvost |
||
|
CNC systém |
||||||
|
CNC systém |
- |
Gsk988ta |
Gsk988ta |
Gsk988ta |
||
|
X Axis Motor krútiaci moment |
Nm |
10 |
15 |
15 |
||
|
Z AXis Motor |
Nm |
10 |
15 |
15 |
||
|
Krútiaci moment motorového motora |
Nm |
- |
- |
22 |
||
|
Napájanie motora |
kW |
11 |
15 |
15 |
||
|
Ďalšie informácie |
||||||
|
Mazanie |
L |
3ZK (3L) |
3ZK (3L) |
3ZK (3L) |
||
|
Chladiace čerpadlo |
W |
450 |
450 |
450 |
||
|
Napätie stroja |
- |
380 V/50 Hz |
380 V/50 Hz |
380 V/50 Hz |
||
|
Napájanie |
Kva |
20 |
26 |
30 |
||
|
Celkové rozmery stroja |
Mm |
2700*2170*2200 |
3300*2170*2200 |
4000*2170*2200 |
||
|
Váha |
Kg |
3300 |
4000 |
5500 |
||
Štandardné vybavenie
|
No |
Názov dielu |
Dodávateľ |
|
1 |
CNC systém |
Gsk |
|
2 |
Lineárny vodiaci koľajnica |
Hiwin/PMI |
|
3 |
Loptička |
THK/PMI, Taiwan |
|
4 |
Ložisko |
Koyo, Japonsko |
|
5 |
Hydraulický skľučanie |
Bdf/kpt |
|
6 |
Hydraulická stanica |
Mf |
|
7 |
Veža |
XJG, Taiwan |
|
8 |
Vretená jednotka |
SQ, Čína |
|
9 |
Mazanie |
Hejin ,, Čína |
|
10 |
Chladiace čerpadlo |
Naši |
|
11 |
Trojité alarmové svetlo |
Štrbina |
|
12 |
Bývalá meniča |
Xinxín, Čína |
|
13 |
Prístroj na nízke napätie |
Chint |
|
14 |
Štiepka (TCK50A-800) |
Antishicnc |
Voliteľné vybavenie
|
No |
Názov dielu |
Podrobnosti |
|
1 |
CNC systém |
Fanuk |
|
Siemens 808d |
||
|
Syntex |
||
|
Hnc |
||
|
Knd |
||
|
2 |
Veža |
12 staníc (Cutter Head 380) |
|
3 |
Štiepka (TCK50A-500/TCK50A-1500) |
Bočné miesto |
|
Za miestom |
||
|
4 |
Výsadkár |
Dotyk nástroja |
|
5 |
Automatické dvere |
|
|
6 |
Bezpečnostné zariadenie pre automatické dvere |
|
|
7 |
Zberateľ ropnej hmly |
|
|
8 |
Odlučovač ropy |
|
|
9 |
Robot, ak |
|
|
10 |
Podávač materiálov |
|
|
11 |
Fúkanie |
|
|
12 |
Vodná pištoľ |
|
|
13 |
Mäkká čeľusť |
|
