Zavedenie

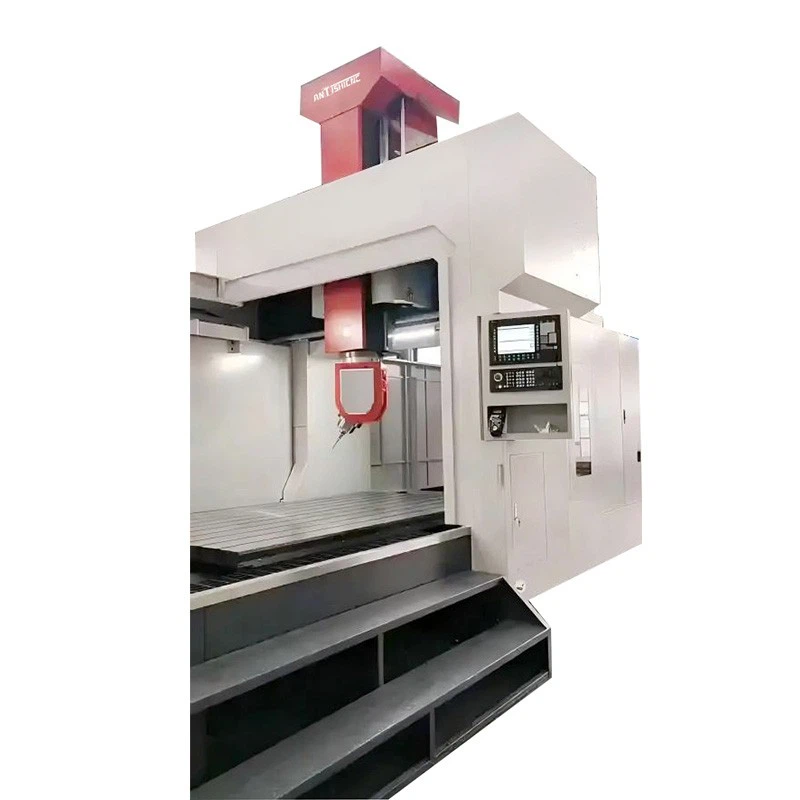

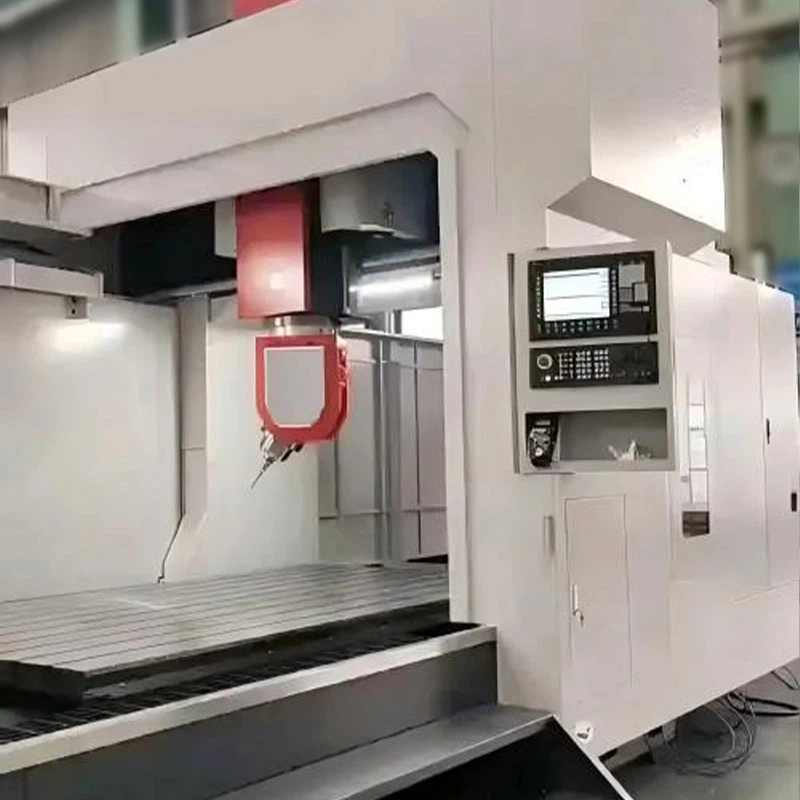

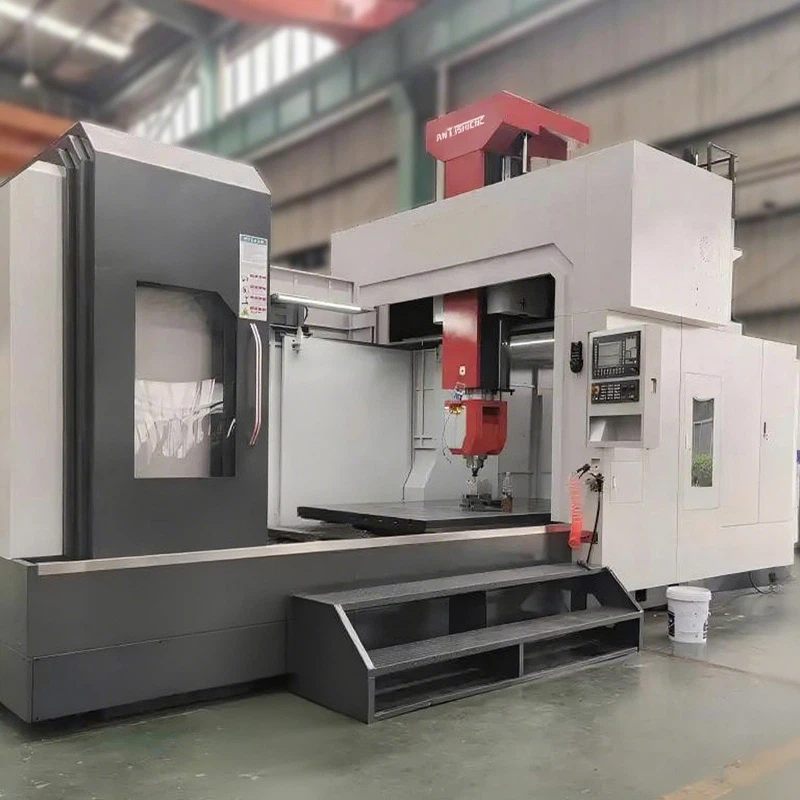

Varnácia 5 osi 5 Ultra - Veľká konštrukcia rámu kombinuje vysokú tuhosť so silným tlmením vibrácií. Základné komponenty, ako sú posteľ, stĺpce, krížový lúč a pracovné miesto, sú vyrobené z vysokej - liatinovej liatiny a podstúpi starnúcu liečbu, aby sa eliminovali vnútorné napätia. Štruktúra „boot -“ Štruktúra stĺpcov, „Sun - v tvare„ Interné rebrá v posteli - Presná rebro Rib podporuje výrazne vylepšovanie ohybového a torzného odporu, čím sa zaisťuje stabilné obrábanie počas piatich {{}}} axis synchronizáciu.
Každá os je nakonfigurovaná pre vysokú presnosť a ťažkú - výkon načítania: X - Axis Tabuľka je vybavená dvojitá {{}}} rebrová dutá, vibrácie - rezistentná štruktúra s ťažkými {- lineárnymi vodičmi; Axis y - obsahuje tri sady ortogonálnych ťažkých - clad Guides; Os - je vybavená 400 × 400 mm štvorcovou RAM so šiestimi sadami vodiacich valčekov a symetrické vyvažovacie valce na oboch stranách optimalizujú dynamickú reakciu. Vreteno, vybavené dvoma - prevodovkou, dodáva vysoký krútiaci moment a v kombinácii s polohovaním vretena, je vhodný pre ťažké rezanie a presné obrábanie. Okrem toho je os potápka 5 vybavená centralizovaným mazaním, automatickým chladením a regeneráciou, semi - uzavretou ochranou a špirálovitým dopravným systémom čipov. Osvetlenie pracovného priestoru a tri - indikátor stavu farby vylepšujú prevádzkové pohodlie. Jeho osvedčená technológia a päť - Axis Linkage z neho robia ideálnu voľbu pre efektívnu výrobu zložitých častí.
Parameter
|
Špecifikácia |
Jednotka |
GMC1602W |
|
|
Spracovateľský rozsah |
Pracovná šírka |
mm |
1000 |
|
Pracovná dĺžka |
mm |
2000 |
|
|
Maximálna kapacita únosu zaťaženia pracovnej kapacity |
kg |
3000 |
|
|
Efektívna šírka portálu |
mm |
1600 |
|
|
Maximálna výška výšky portálu |
mm |
1100 |
|
|
Vzdialenosť od konca vertikálneho vretena k pracovnému povrchu |
mm |
200-1000 |
|
|
Cestovanie pracovným stolom |
Maximálne pracovné cestovanie - x - Axis |
mm |
2200 |
|
Maximálne sedlové cestovanie - y - Axis |
mm |
1600 |
|
|
Maximálne posilnené cestovanie - z - Axis |
mm |
800 |
|
|

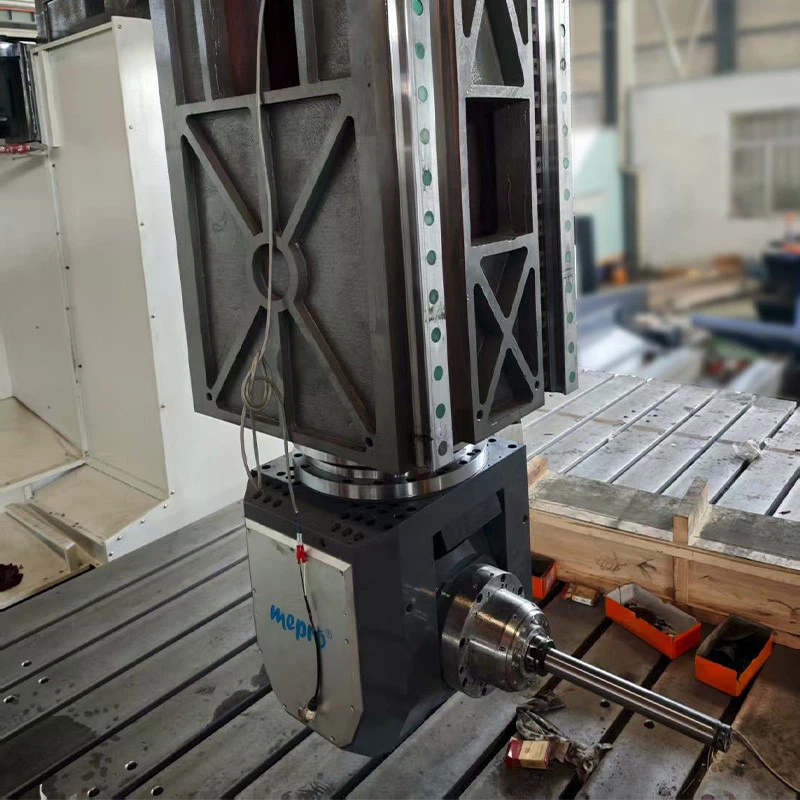

A - C Swing Head |
Typ vretena |
Hsk - a63 |
|
|
Napájanie vretena |
kw |
30 |
|
|
Hodnotená rýchlosť vretena |
rpm/min |
400 |
|
|
Maximálna rýchlosť vretena |
rpm/min |
18000 |
|
|
Menovité moment vretena |
N.m |
72 |
|
|
Maximálny krútiaci moment |
N.m |
85 |
|
|
Presnosť umiestnenia osi klimatizácie |
" |
8;8 |
|
|
Opakovateľnosť osi klimatizácie |
" |
4;4 |
|
|
Uhol rotácie osi klimatizácie |
stupeň |
±110;360 |
|
|
Maximálny krútiaci moment osi |
N.m |
1060 |
|
|
C - Axis Maximálny krútiaci moment |
N.m |
1350 |
|
|
System WorkTable (X - Axis) |
Štruktúra |
Pracovný pohyb |
|
|
Príručka |
Ťažké - načítať lineárne vodidlá |
||
|
Počet párov sprievodcov |
súbor |
2 |
|
|
Prenosový typ |
Reduktory planéty |
||
|
Pomer redukcie rýchlosti |
1:1 |
||
|
Jednotka |
Loptička |
||
|
Saddle System (y - Axis) |
Štruktúra |
Pohyby sedla |
|
|
Príručka |
Ťažké - načítať lineárne vodidlá |
||
|
Počet párov sprievodcov |
súbor |
3 |
|
|
Prenosový typ |
Priame - connect |
||
|
Pomer redukcie rýchlosti |
1:1 |
||
|
Jednotka |
Loptička |
||
|
RAM System (Z - Axis) |
Štruktúra |
Rozruch |
|
|
Príručka |
Ťažké - lineárne vedenia |
||
|
Počet párov sprievodcov |
súbor |
6 koľajníc |
|
|
Prenosový typ |
Priame - connect |
||
|
Pomer redukcie rýchlosti |
11 |
||
|
Jednotka |
Loptička |
||
|
Rýchlosť pohybu |
Tabuľka pozdĺžny pohyb (x - Axis) |
mm/min |
12000 |
|
Saddle lateral Motion (y - os) |
mm/min |
12000 |
|
|
Vertikálny pohyb RAM (z - Axis) |
mm/min |
8000 |
|
|
Rozsah rýchlosti kŕmenia |
X a y osi |
mm/min |
1-6000 |
|
Z. |
mm/min |
1-4000 |
|
|
Presnosť lineárnej osi (gb/t 193 62.1-2003) |
X - os |
mm |
0.008 |
|
Y - os |
mm |
0.008 |
|
|
Z - os |
mm |
0.007 |
|
|
Opakovateľnosť lineárnej osi (GB/T193 62.1-2003) |
X - os |
mm |
0.007 |
|
Y - os |
mm |
0.007 |
|
|
Z - os |
mm |
0.0006 |
|
|
Presnosť |
Dokončiť nudnú drsnosť povrchu |
Menej ako alebo rovná RA1.6 |
|
|
Drsnosť jemnej mletia |
Menej ako alebo rovná RA3.2 |
||
|
Pracovné prostredie |
Prevádzková teplota |
0 stupňov -40 stupňov |
|
|
Prevádzkové napätie |
V |
380(-15%,+10%) |
|
|
Frekvencia napájania |
Hz |
50±1% |
|
|
Relatívna vlhkosť |
Menej ako 90% |
||
|
Stlačený tlak vzduchu |
MPA |
0.5-0.7 |
|
|
CNC systém |
Model |
Siemens 840d |
|
|
Celkový počet riadených osí |
Osi |
5 |
|
|
Počet prepojených riadených osí |
Osi |
5 |
|
|
Systém na zmenu nástroja |
Držiteľ nástroja |
HSK A63 |
|
|
Špecifikácie časopisu s nástrojmi |
Typ disku/30 |
||
|
Maximálna hmotnosť nástroja |
kg |
18 |
|
|
Maximálna dĺžka nástroja |
mm |
350 |
|
|
Pomocné funkcie |
Metóda mazania vodiacej cesty/skrutky |
Centralizované automatické mazanie |
|
|
Typ prevádzky |
Zavesený typ |
||
|
Metóda prevádzky manuálnej zmeny nástroja |
Ovládanie tlačidla |
||
|
Indikátor pracovného stavu |
TRI - WARTOVANÉ SVETLO |
||
|
Metóda chladenia nástroja/obrobku |
Tekuté vonkajšie chladenie |
||
|
Hlavné konfigurácie |
Loptička |
Taiwan Hiwin |
|
|
Roller - typu - lineárne sprievodca |
Taiwan Hiwin |
||
|
Veľkosť stroja |
Dĺžka |
mm |
6000 |
|
Šírka |
mm |
3400 |
|
|
Výška |
mm |
3700 |
|
|
Hostiteľská hmotnosť (približne) |
kg |
20000 |
|
