Zavedenie

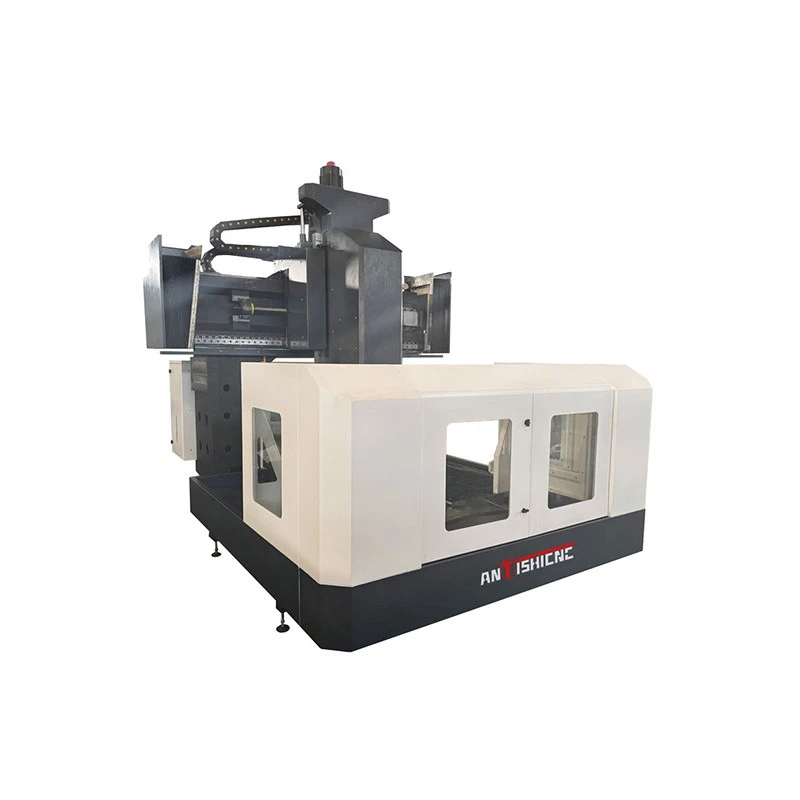

Veľký mlyn v portáli je vybavený veľkým pracovným prvkom 1400 x 1 000 mm s maximálnou kapacitou zaťaženia 3000 kg. Voliteľný priemer s priemerom 320 mm štvrtý - Rotačná tabuľka osi umožňuje otáčanie 360 stupňov a minimálny indexovací uhol 0,001 stupňa, čo ďalej zvyšuje flexibilitu obrábania. Axy x/y/z prechádza zmeraním 1400 x 1200 x 1200 mm, respektíve sa môže pochváliť rýchlymi rýchlosťami krmiva a maximálnou rýchlou rýchlosťou priechodu 20 m/min, čím sa zabezpečuje výnimočná účinnosť rezania. Vreteno sa môže pochváliť výkonom 11/15 kW, rýchlostným rozsahom až do 12 000 ot./min. A je kompatibilné s kuperovými otvormi BT40-150, čím sa zabezpečuje efektívne rezanie a stabilné upnutie.
Štruktúrne sú kľúčové komponenty, ako je napríklad lôžko, stĺpec a krížový lúč strojom, sú konštruované z vysokého - liatinovej liatiny a živicového piesku, optimalizovaného 3D softvérom pre vynikajúcu tuhosť a odpor vibrácií. Všetky tri osi sú vybavené importovanými ťažkými - lineárnymi vodičmi valca a vysokými - presnými guľovými skrutkami, pred - natiahnutými, aby sa zabezpečila stabilita prenosu a presnosť umiestnenia. Presnosť umiestnenia dosahuje ± 0,008/300 mm, pričom opakovateľnosť dosahuje až do ± 0,005 mm, čím plne spĺňa požiadavky vysokého - presné obrábanie.
Veľký mlyn na portáli je vybavený komplexnými pomocnými systémami vrátane automatického mazania tenkého oleja, upneumatického upínacieho upínania nástroja a fúkania vzduchu vretena, systému na vyváženie tekutého dusíka, konštantného {{}}} teploty vreteného oleja, chladiča špirály a reťazca CHIP a plne uzavretej ochrannej štruktúry, zabezpečujúcu stabilnú a bezpečnú operáciu počas predĺženého obdobia. Voliteľné reťazce - Časopisy Typ Tool a vyhradené klimatizácia pre elektrickú kontrolu skrinky poskytujú ešte väčšiu automatizáciu a spoľahlivosť.
Ako jeden z vlajkových výrobkov spoločnosti Antishicnc sa veľký port mlyn môže pochváliť výnimočným výkonom a je dodávaný s jedným - ročnou zárukou a celoživotnou zákazníckou podporou. Náš predajný tím After -, ktorý sa nachádza na domácom aj medzinárodnej úrovni, poskytuje profesionálny a včasný zákaznícky servis. Vďaka výnimočným možnostiam obrábania, stabilnej presnosti a výnimočnej spoľahlivosti sa veľký mlyn v portáli stal ideálnym vysokým - koncovými obrábkovými nástrojmi pre priemyselné odvetvia, ako sú plesne, letectvo a ťažký priemysel.
|
|
Parameter
|
GMC1412 |
Špecifikácia |
|
Špecifikácie pracovného stola (dĺžka × šírka) |
1400 × 1000 mm |
|
Maximálne zaťaženie pracovného stola |
3 000 kg |
|
Otočná tabuľka 4. osi
|
Priemer tabuľky: φ320 |
|
Uhol rotácie: 360 stupňov |
|
|
Minimálny uhol nastavenia: 0,001 stupňa |
|
|
X/y/z osi súradnice |
1400 *1200 *1200 mm |
|
Šírka portálu |
1250 mm |
|
Vzdialenosť od koncovej strany vretena do hornej roviny pracovného stola |
150-1350 mm |
|
Motor |
11/15 kW |
|
Rozsah rýchlosti vretena |
12000 r/min |
|
X, y, z max. |
6000 mm/min |
|
X, y rýchla rýchlosť krmiva |
20 m/min |
|
Z Rýchlosť rýchlosti kŕmenia |
15 m/min |
|
Tri - Axis podávajú krútiaci moment motora |
28/28/28 |
|
Vretenové kužeľové diery |
BT40/150 |
|
Presnosť umiestnenia (plná mŕtvica)
|
X: ± 0,008/300 mm |
|
Y: ± 0,008/300 mm |
|
|
Z: ± 0,008/300 mm |
|
|
Opakujte presnosť umiestnenia (plný zdvih)
|
X: ± 0,008 mm |
|
Y: ± 0,007 mm |
|
|
Z: ± 0,005 mm |
|
|
Mocenské špecifikácie |
AC380, 3-fázové, 50 Hz |
|
Vertikálnosť |
Ax x/y: ± 0,015/300 mm |
|
Váha |
10T |
