Zavedenie

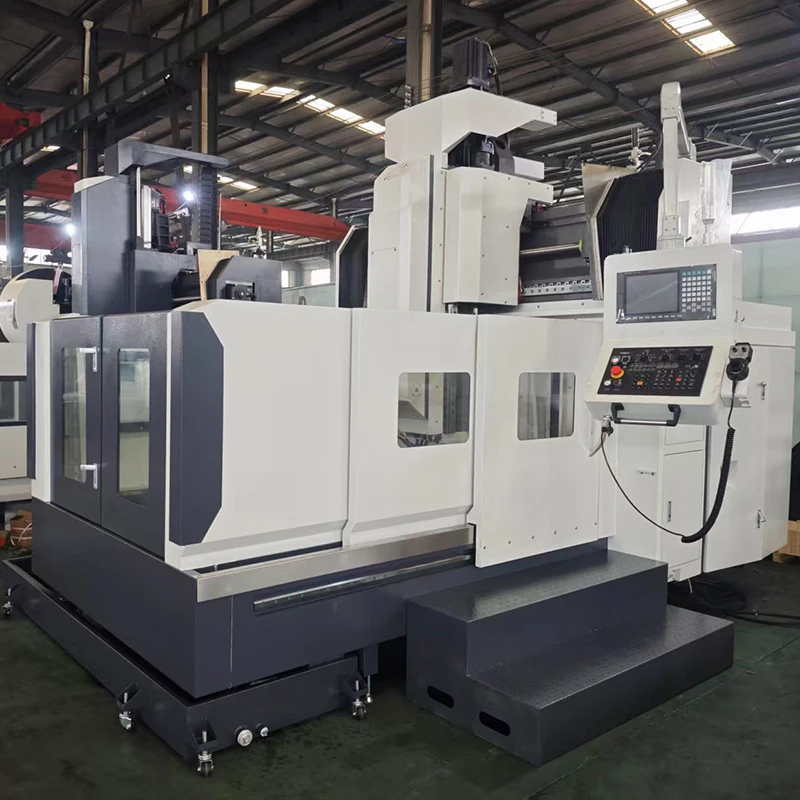

CNC portálová obrábanie Centra Core Core je navrhnutá s ohľadom na vysokú tuhosť a presnosť. Veľké komponenty, ako je posteľ, pracovné, stĺpce a krížové lúče, sa konštruujú pomocou softvéru High - pevnosť liatiny a živicového piesku . 3 d optimalizuje rozloženie rebier, aby výrazne zvýšila tuhosť a pevnosť. Axis x - využíva importované ťažké - lineárne vodiče valca. Sermo -motor poháňa pred - natiahnutú guľovú skrutku presahujúcu 3 metre cez planétový reduktor, čím zabezpečuje vysokú zaťaženie, odolnosť proti vibráciám a presné krmivo. Sprievodcovia krížovým lúčom sú usporiadané vo vertikálnom krížovom vzorke, prispôsobené ťažkým - dovážanými dovážanými koľajnicami, ktoré spĺňajú požiadavky ťažkých -. Laplová skrutka Y - je priamo poháňaná servomotorom, ktorý zabezpečuje stabilnú prevádzku.
Box vretena využíva štruktúru lineárnej koľajnice a z - je vybavená štyrmi sadami 45 mm - širokými lineárnymi vodičmi pre vynikajúce tlmenie vibrácií. Motor má tiež automatické brzdenie po zlyhaní energie. Zostava vretena je odborne vyrobená na Taiwane, využívajúcich disky a štyri - Mechanizmus bruchu čeľuste pre bezpečné upínanie nástrojov. CNC portálskeho obrábania Centrum tiež podporuje orientáciu vretena a spĺňa požiadavky zložitých procesov.
Komplexný pomocný systém obsahuje pneumatický systém na upínanie nástrojov a vyfúknutie vzduchu vretena. Nerezová oceľ/vlnovce - Guards Izolát čipy z chladiacej kvapaliny v celom stroji, zatiaľ čo centralizovaný CNC - riadený systém mazania poskytuje merané mazanie vodiacich ciest a olovenú skrutku. Mechanizmus vyrovnávania tekutého dusíka zaisťuje stabilitu vretena a štandardná konštanta - teplotný chladič oleja, ktorý zabraňuje tepelnej deformácii.
CNC portálové obrábanie centra ponúka flexibilné možnosti konfigurácie: CAM - Ovládaný menič nástrojov z Taiwanu alebo 40 {{{}} menič reťazca s dvojitým - ARMATICKÝM AUTOMICKÝM KIRITÁCIOU A AUTOMICKÝ PRE PREVODNÝ KLIKOVÝ STRON (± 1 stupeň teploty a dehumidifikácia) a špirálovitý prenos pre prenos prepravy. Systém sa plne prispôsobuje požiadavkám vysokého - presnej a vysoko účinnej obrábania za rôznych pracovných podmienok.
Parameter
|
AT1313 |
Špecifikácia |
|
Špecifikácie pracovného stola (dĺžka × šírka) |
1400 × 1100 mm |
|
Maximálne zaťaženie pracovného stola |
3 000 kg |
|
X/y/z osi súradnice |
1300 *1300 *600 mm |
|
Šírka portálu |
1300 mm |
|
Vzdialenosť od koncovej strany vretena do hornej roviny pracovného stola |
150-750 mm |
|
Motor |
11/15 kW |
|
Rozsah rýchlosti vretena |
12000 r/min |
|
X, y, z max. |
6000 mm/min |
|
X, y rýchla rýchlosť krmiva |
20 m/min |
|
Z Rýchlosť rýchlosti kŕmenia |
15 m/min |
|
Tri - Axis podávajú krútiaci moment motora |
28/28/28 |
|
Vretenové kužeľové diery |
BT40/150 |
|
Presnosť umiestnenia (plná mŕtvica)
|
X: ± 0,005/300 mm |
|
Y: ± 0,005/300 mm |
|
|
Z: ± 0,005/300 mm |
|
|
Opakujte presnosť umiestnenia (plný zdvih)
|
X: ± 0,008 mm |
|
Y: ± 0,007 mm |
|
|
Z: ± 0,005 mm |
|
|
Mocenské špecifikácie |
AC380, 3-fázové, 50 Hz |
|
Vertikálnosť |
Ax x/y: ± 0,015/300 mm |
|
Vodná nádrž |
150L |
|
Kapacita mazacieho oleja |
6L |
|
Požiadavka tlaku vzduchu (minimum) |
6 kg/cm² |
|
Používajte tlak zdroja vzduchu |
0,6-0,8 MPa |
|
Celkový výkon stroja |
20 kW |
|
Váha |
10T |
